不銹鋼制品管折彎是比較常見的加工工藝之一，因?yàn)檎蹚澓蟮牟讳P鋼管為家具增加了設(shè)計(jì)感，還能提高家具的使用功能。但是為了防止在彎曲過程中會(huì)出現(xiàn)裂紋、變形等，會(huì)進(jìn)行多次的試驗(yàn)，測(cè)試出最適合的彎曲角度。不銹鋼管材的彎曲試驗(yàn)有相關(guān)標(biāo)準(zhǔn)規(guī)定的，接下來看看不銹鋼制品管彎曲試驗(yàn)標(biāo)準(zhǔn)。        一、范圍
       本標(biāo)準(zhǔn)適用于外徑不小于60mm的金屬管橫向弧形試樣以及外徑不小于400mm的金屬管橫向矩形試樣的彎曲試驗(yàn)。

       二、符號(hào)及說明

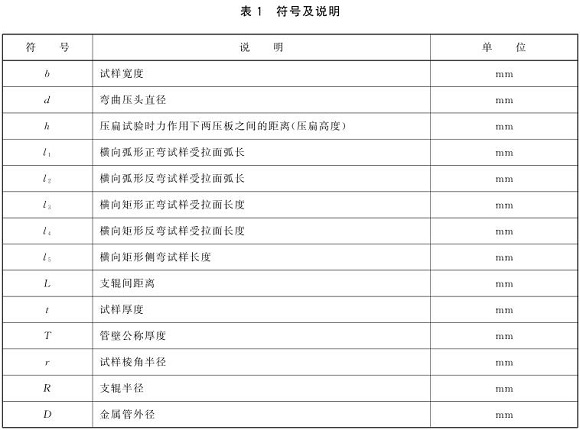

       本標(biāo)準(zhǔn)使用的符號(hào)及相應(yīng)的說明見表1。        三、原理
       將試樣置于彎曲裝置上，不改變?cè)嚇蛹恿Ψ较颍怪?jīng)受彎曲塑性變形，直至達(dá)到規(guī)定的彎曲角度。

       四、試驗(yàn)設(shè)備
       金屬管橫向彎曲試驗(yàn)應(yīng)在配有兩個(gè)支輥和彎曲壓頭的支輥式彎曲裝置的試驗(yàn)機(jī)上完成，支輥和彎曲壓頭應(yīng)具有足夠的剛度和硬度。

       五、試樣
       1.試樣類型

試樣型號(hào)	試樣名稱	試樣形狀

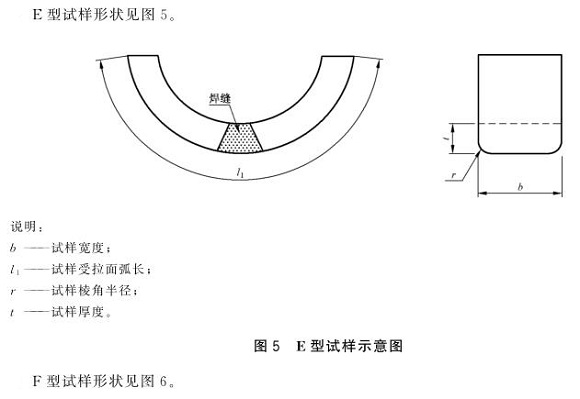

E型	直縫焊圓管橫向弧形正彎試樣	圖5

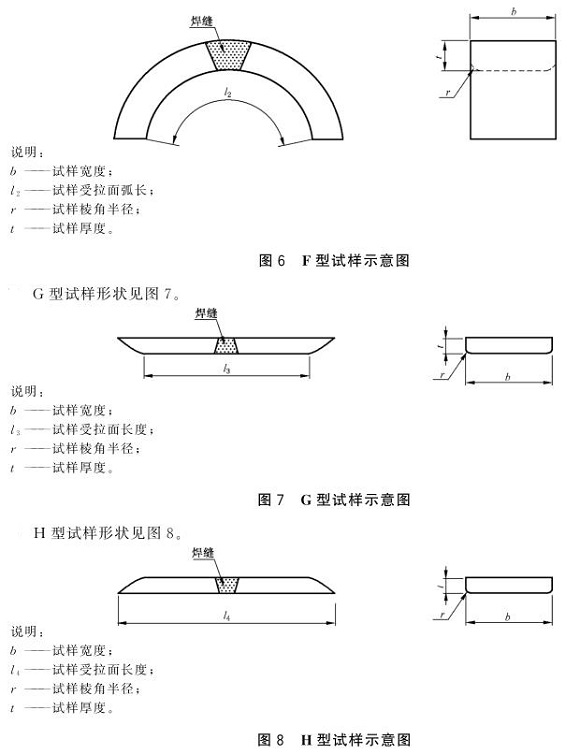

F型	直縫焊圓管橫向弧形反彎試樣	圖6
G型	直縫焊圓管橫向矩形正彎試樣	圖7
H型	直縫焊圓管橫向矩形反彎試樣	圖8

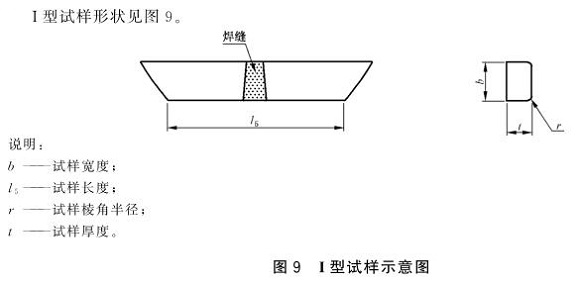

I型	直縫焊圓管橫向矩形側(cè)彎試樣	圖9

       2.試樣形狀        六、試樣尺寸
       1.試樣厚度
       ①當(dāng)管壁厚度T不大于25mm時(shí)，E型和F型試樣厚度應(yīng)為管壁厚度T。當(dāng)管壁厚度T大于25mm時(shí)，E型試樣可從管壁內(nèi)表面減薄至25mm，F(xiàn)型試樣可從管壁外表面減薄至25mm。
       ②G型和H型試樣厚度應(yīng)加工到滿足試驗(yàn)要求的最大厚度，但不超過25mm。G型試樣受拉面應(yīng)盡量靠近管壁外表面，H型試樣受拉面應(yīng)盡量靠近管壁內(nèi)表面。
       ③I型試樣厚度應(yīng)為10mm。

       2.試樣寬度
       試樣寬度應(yīng)在20mm~50mm之間。對(duì)于I型試樣，其試樣寬度盡量接近全厚度，當(dāng)金屬圓管壁厚超過50mm時(shí)，允許以一組試樣代替。
       注：一組試樣是指金屬管的厚度方向截取的覆蓋全厚度的一組I型試樣。

       七、試驗(yàn)要求及步驟
       1.試驗(yàn)要求
       ①試驗(yàn)一般應(yīng)在10℃~35℃室溫范圍內(nèi)進(jìn)行。對(duì)溫度要求嚴(yán)格的試驗(yàn)，試驗(yàn)溫度應(yīng)為（23±5）℃或按相關(guān)產(chǎn)品技術(shù)條件規(guī)定。

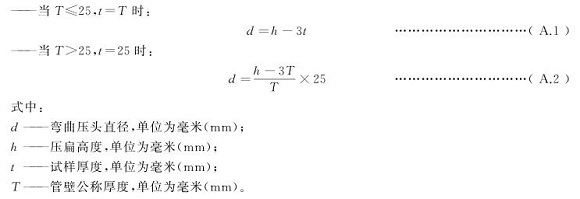

       ②彎曲壓頭直徑應(yīng)按不銹鋼制品管產(chǎn)品標(biāo)準(zhǔn)規(guī)定，當(dāng)用金屬管橫向彎曲試驗(yàn)代替壓扁試驗(yàn)時(shí)，彎曲壓頭直徑的選取，按式（A.1）和式（A.2）確定：        ③兩支輥間距離應(yīng)為（d+3t）±t/2。
       ④支輥和彎曲壓頭的長(zhǎng)度應(yīng)大于試樣寬度。
       ⑤在試驗(yàn)設(shè)備載荷作用下，試樣應(yīng)繞著彎曲壓頭平緩地進(jìn)行彎曲。當(dāng)出現(xiàn)爭(zhēng)議時(shí)，試驗(yàn)速率應(yīng)為（1±0.2）mm/s。

       2.試驗(yàn)步驟

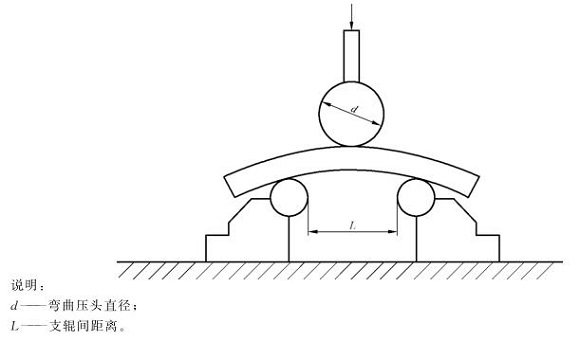

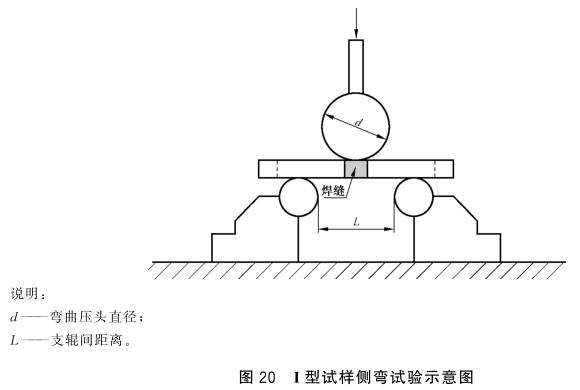

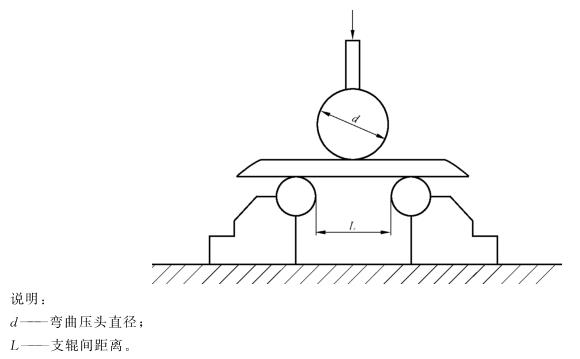

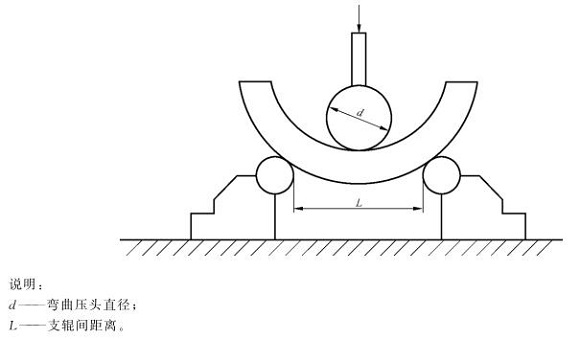

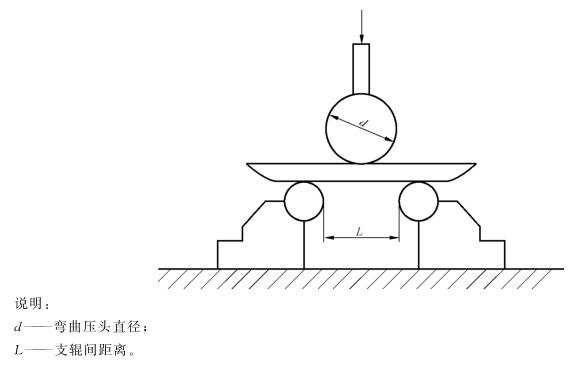

       ①E型試樣應(yīng)按下圖方法進(jìn)行正彎試驗(yàn)，試樣焊縫中心應(yīng)位于兩支輥的軸心連線中點(diǎn)處。        ②F型試樣應(yīng)按下圖方法進(jìn)行反彎試驗(yàn)，試樣焊縫中心應(yīng)位于兩支輥的軸心連線中點(diǎn)處。        ③G型試樣應(yīng)按下圖方法進(jìn)行正彎試驗(yàn)，試樣焊縫中心應(yīng)位于兩支輥的軸心連線中點(diǎn)處。        ④H型試樣應(yīng)按下圖方法進(jìn)行反彎試驗(yàn)，試樣焊縫中心應(yīng)位于兩支輥的軸心連線中點(diǎn)處。        ⑤I型試樣應(yīng)按圖20方法進(jìn)行側(cè)彎試驗(yàn)，試樣焊縫中心應(yīng)位于兩支輥間的軸心連線中點(diǎn)處。        以上就是不銹鋼制品管彎曲試驗(yàn)標(biāo)準(zhǔn)的截取部分，想了解更詳細(xì)的內(nèi)容可查找GB/T 32976-2016。以上內(nèi)容講到試樣、試樣尺寸和試驗(yàn)要求和步驟等內(nèi)容，廠家在進(jìn)行不銹鋼管折彎時(shí)，可按照以上的標(biāo)準(zhǔn)進(jìn)行試驗(yàn)，以測(cè)試出最適合的彎曲角度。
