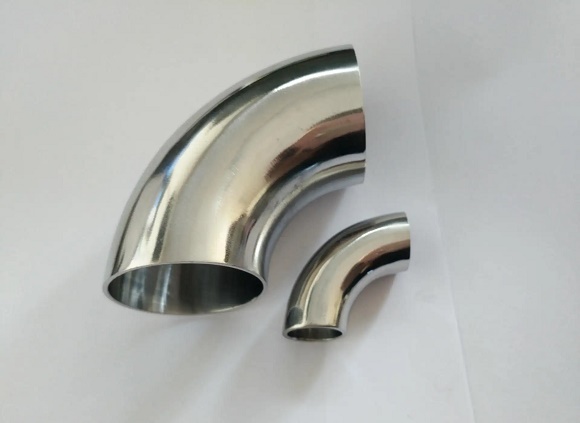

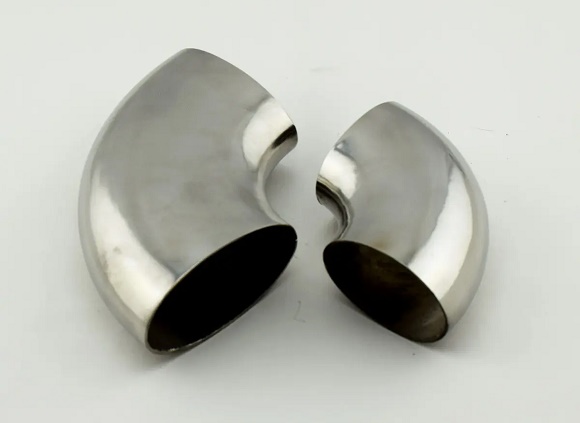

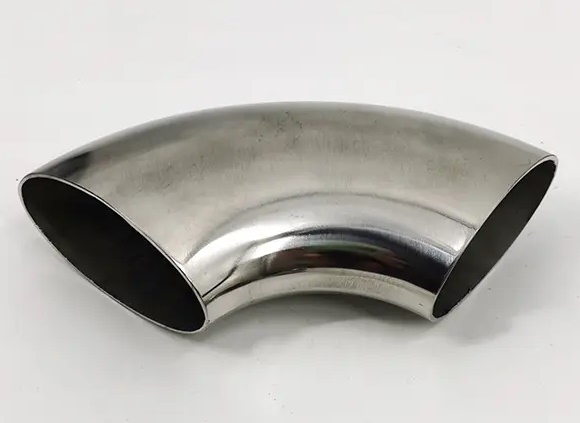

不銹鋼橢圓管彎頭加工方法

2022-12-01 16:27:01 正佳不銹鋼

不銹鋼橢圓管彎曲加工的過程，是塑性變形伴隨彈性變形。去除外力后，不銹鋼管彎曲半徑增大，角度增加，彎曲模半徑R比產品半徑要小。不銹鋼橢圓管彎頭加工方法是什么呢？該如何彎曲加工？

  不銹鋼橢圓管彎頭加工方法一般采用凸輪原理法。凸輪軸旋轉，從動件與凸輪輪廓線接確，從動件作往復運動。根據這一原理：只要把5個圓弧設計在一個模具上，且各圓弧中心層長度與產品圓弧中心層長度相等（因回彈較大，模具上的R要小于產品上的R），把模具是圓弧中心夾角量大的作為旋轉中心，從動件選用氣缸，因氣體可壓縮性且可用減壓閥調節氣壓壓力大小，如推要彎曲壓力較大時，可選用倍力氣缸，氣缸桿連結彎曲滾輪座，滾輪座下面有導軌。

  影響不銹鋼橢圓管起皺的關鍵因素是彎曲速度快慢和橢圓管內襯材料，在彎曲半徑R小的情況下，速度控制要適當。

  除了凸輪原理法，還有冷彎法和熱彎法。

  不銹鋼管宜冷彎，或在1100~1200℃的溫度下放在中頻感應電熱彎管機上進行彎管。

  冷態彎管可以采取頂彎法或用芯棒彎管機彎管。芯棒采用塑料制品，把夾酚醛塑料套圈裝到金屬棒上進行彎管。使用這種芯棒來彎制不銹鋼管，可保持管子內壁的質量，不會產生劃痕、刮傷及其它缺陷。彎曲厚壁管可不使用芯棒，但為防止彎癟及產生橢圓度，管內要裝填細砂，彎管后將管內細砂清理干凈。彎管后要用熱水沖洗管子內壁，以清除壁面的油垢等，然后風干或擦干。

  不銹鋼橢圓管也可用中頻電熱彎管機彎管，但彎管時要特別注意檢查加熱溫度，使溫度不低900℃。為使管子加熱時受熱面均勻和避免燒壞管子，可使用專用保護裝置，利用氮、氖等隋性氣體，形成加熱的保護區，防止氧化。彎制后應進行無損探傷，如有缺陷，應將其磨掉；但修磨后壁厚不得小于管子公稱壁厚的90％。并取同批管子試件2件作晶間腐蝕傾向試驗。如有不合格者，則應全部作熱處理，但熱處理次數不得超3次，否則管子應報廢。
